Cilindrische slijpmachine

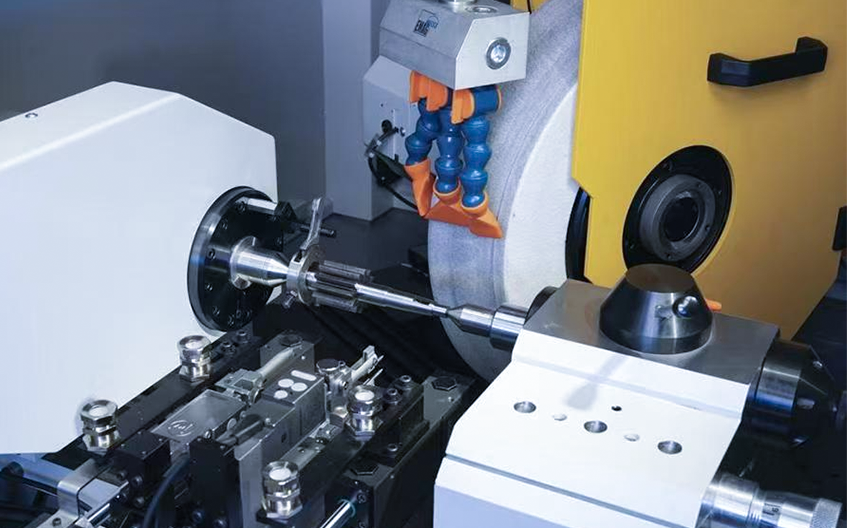

Simpel gezegd is het werkingsprincipe van een cilindrische slijpmachine vergelijkbaar met dat van het draaien van buitenste cirkels op een draaibank. Het verschil is dat een draaibank een draaigereedschap gebruikt om te snijden, terwijl een cilindrische slijpmachine een snel draaiend slijpwiel gebruikt om te slijpen, wat een veel hogere bewerkingsprecisie oplevert dan gewone draaibanken.

Werkingsprincipe

  • De vaste kop drijft het werkstuk aan om met een constante snelheid te roteren.
  • De slijpschijf draait op hoge snelheid om microfijne sneden op het werkstukoppervlak uit te voeren.
  • De werktafel drijft het werkstuk heen en weer om het slijpen van de hele buitenste cirkel af te ronden.

Gewone cilindrische molen: Werkstuk ondersteund door middelpunten, werktafel beweegt heen en weer, slijpschijf wordt dwars aangevoerd. Geschikt voor algemene asonderdelen zoals motorassen en transmissieassen.
Universele cilindrische slijpmachine: Uitgerust met een intern slijpmechanisme, geschikt voor het bewerken van conische werkstukken. Toegepast op assen die geïntegreerde interne en externe cirkelbewerking vereisen en conische assen.
CNC-cilindrische slijpmachine: Gecontroleerd door een CNC-systeem, ondersteunt meerassige koppeling, automatische wieldressing en precisiecompensatie. Ideaal voor uiterst nauwkeurige, speciaal gevormde assen en massaproductie van standaardassen.
Gezichts- en cilindrische slijpmachine: Slijpt gelijktijdig de buitencirkel en het kopvlak van het werkstuk. Gebruikt voor trapassen, tandwielassen en andere onderdelen die verticale ligging vereisen tussen het eindvlak en de buitencirkel.
Kernvoordelen: belangrijkste voordelen
  • 01

    Ultrahoge bewerkingsprecisie voor hoogwaardige precisie-eisen



    Cilindrische slijpmachines zijn zeer nauwkeurige verwerkingsapparatuur voor asonderdelen, geschikt voor fijne bewerking op micronniveau. De rondheid bereikt 0,001 mm, de maattolerantie wordt gecontroleerd binnen ± 0,002 mm en de oppervlakteruwheid kan Ra 0,02 μm op spiegelniveau bereiken. Het is ideaal voor het bewerken van componenten met hoge precisie, zoals precisiespindels, spindels en onderdelen voor de lucht- en ruimtevaart.
  • 02

    Sterke compatibiliteit voor diverse werkstukken

    Deze machine beschikt over een breed verwerkingsbereik. Met verschillende bedieningsmethoden en speciale opspanningen kan het getrapte assen, conische onderdelen, excentrische assen en eindvlakken van werkstukken verwerken. Universele cilindrische slijpmachines zijn ook beschikbaar voor het slijpen van binnengaten, waardoor ze gemakkelijk voldoen aan de verwerkingseisen van verschillende speciaal gevormde aswerkstukken.
  • 03

    Stabiel positioneringsgegeven met superieure concentriciteit



    Door de positionering van de middelste gattip aan te nemen, wordt effectief de concentriciteit tussen de buitencirkel van het werkstuk en de middelste gaten gegarandeerd. Het uniforme positioneringsreferentiepunt blijft na herhaaldelijk opspannen ongewijzigd, wat geschikt is voor continue bewerking met meerdere processen. Dit positioneringsvoordeel kan niet worden geëvenaard door centerloze slijpmachines.
  • 04

    CNC Intelligent Upgrade verbetert de verwerkingscapaciteit aanzienlijk

    CNC-cilindrische slijpmachines zijn volledig functioneel geüpgraded. Ze realiseren het naslijpen van complexe profielen zoals nokkenassen en krukassen, en ondersteunen automatische wieldressing en slijtagecompensatie. Door het wisselen van programma's kunnen snel van werkstuktypes worden gewisseld, wat perfect past bij flexibele massaproductie.
Selectie en toepassingen: past dit bij u?

Typische machinaal bewerkte onderdelen per industrie

Precisiemachines: spindels van werktuigmachines, kogelomloopspindels, lineaire geleidingen
Automobielproductie: krukassen, nokkenassen, versnellingsbakassen, tandwielassen
Lucht- en ruimtevaart: Onderdelen van het landingsgestel, aandrijfassen van de motor, uiterst nauwkeurige bussen
Vormindustrie: vormkernen, uitwerppennen, geleidepennen
Hydraulisch en pneumatisch: zuigerstangen, hydraulische klepspoelen


Kernpunten voor de selectie van molens

1. Selectie op werkstukvorm

Werkstukken met trappen, taps toelopende delen en vereisten voor het slijpen van kopse kanten: Kies cilindrische slijpmachines
Eenvoudige, gladde assen zonder middengaten: Geef prioriteit aan centerloze slijpmachines voor een hogere efficiëntie


2. Selectie op machinale precisie

Hoge precisie-eis: rondheid < 0,002 mm, oppervlakteruwheid Ra < 0,2 μm, gebruik precisie cilindrische slijpmachines
Algemene nauwkeurigheidseis: gewone cilinderslijpmachines zijn voldoende


3. Selectie per productiebatch

Enkelstuks, kleine batches en gediversifieerde productie: handmatige / CNC-cilindrische slijpmachines zijn toepasbaar
Gestandaardiseerde massaproductie: geef de voorkeur aan centerloze slijpmachines of cilindrische slijpmachines voor speciale doeleinden

4. Selectie via maalfunctie

Zowel uitwendig als inwendig rondslijpen nodig: Selecteer universele rondslijpmachines
Alleen uitwendig rondslijpen vereist: Gebruik gewone rondslijpmachines
