Zwitsers draaien

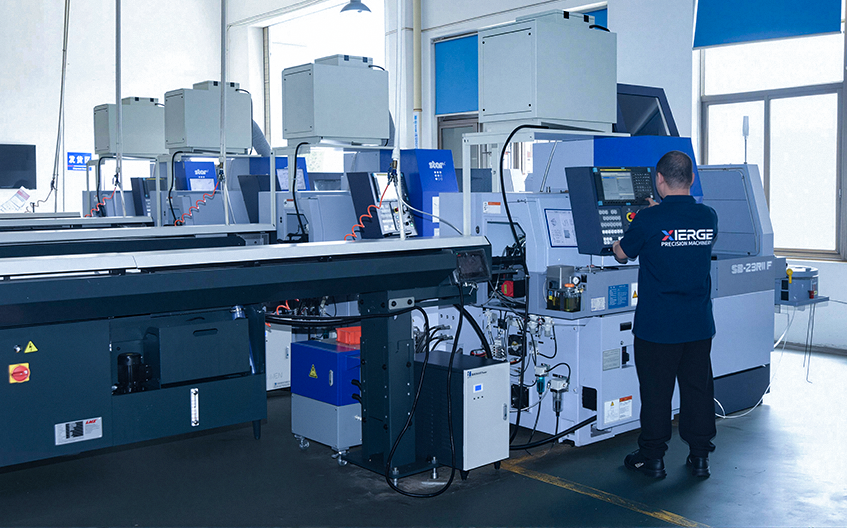

Een draaibank van het Zwitserse type, ook wel bekend als een Zwitserse automatische draaibank of draaibank met schuifkop, is een CNC-machine die is ontworpen voor zeer efficiënte en uiterst nauwkeurige bewerking van kleine, slanke en complexe onderdelen van het astype. Je kunt het zien als een miniatuur ‘productiefabriek’ die een metalen staaf direct kan veranderen in een volledig afgewerkt precisieonderdeel, zoals een botschroef, een connectorpin of een microversnelling voor een drone.

Het meest onderscheidende kenmerk is dat het bewerkingsproces het tegenovergestelde is van dat van een conventionele draaibank. Tijdens bedrijf beweegt het staafmateriaal axiaal door een geleidingsbus – net zoals bloed dat door een hart wordt gepompt – terwijl snijgereedschappen de bewerking uitvoeren. Dit is de reden waarom het vaak een "Zwitserse" of "glijdende kop" draaibank wordt genoemd.

Kernvoordelen: belangrijkste voordelen
  • 01

    Volledige bewerking in één opstelling (klaar-in-één)

    Dit is het meest opvallende voordeel. Eén machine, één opspanhandeling en alle complexe processen (draaien, frezen, boren, tappen, etc.) zijn voltooid. Dit elimineert de noodzaak om onderdelen tussen verschillende machines over te dragen, waardoor de productie-efficiëntie drastisch wordt verbeterd. Het elimineert ook meerdere klemfouten, waardoor superieure nauwkeurigheid en consistentie wordt gegarandeerd.


  • 02

    Uitzonderlijke precisie met "huid-op-huid" ondersteuning

    Draaibanken van het Zwitserse type zijn voorzien van een geleidebus die het staafmateriaal direct achter het snijpunt stevig ondersteunt. Deze "huid-op-huid"-ondersteuning biedt maximale stijfheid, minimaliseert doorbuiging en maakt stabiel snijden met hoge precisie mogelijk. Het bereikt gemakkelijk een nauwkeurigheid op micronniveau (0,001 mm) met uitstekende rondheid en nauwe toleranties.

  • 03

    Automatisering voor lagere kosten en hogere output

    In combinatie met een automatische staafaanvoer kan de machine zonder toezicht draaien, zelfs bij productie zonder licht. Eén enkele lange staaf kan automatisch worden ingevoerd om continu honderden of duizenden onderdelen te produceren. Vergeleken met traditionele draaibanken kunnen Zwitserse machines de efficiëntie met meer dan 25% verhogen, terwijl de productiekosten met 20-30% worden verlaagd.

  • 04

    Complexe geometrieën zonder dode hoeken

    Moderne draaibanken van het Zwitserse type zijn doorgaans uitgerust met dubbele spindels (hoofd- en subspindel) en talrijke actieve gereedschapsstations. De hoofd- en subspillen kunnen synchroon werken en kunnen zelfs beide uiteinden van een onderdeel tegelijkertijd bewerken. Of het nu gaat om uitwendig draaien, inwendig kotteren, zijfrezen, kruisboren of draadtappen, alle bewerkingen kunnen op één enkele machine worden uitgevoerd — ideaal voor complexe, niet-cilindrische onderdelen.

Selectie en toepassingen: past dit bij u?

Wat is het beste voor:

Typische onderdelen: slanke assen, precisieconnectoren, medische apparaten (bijv. orthopedische implantaten, chirurgische instrumenten), 3C-elektronica (bijv. metalen behuizingen van type C, telefoonschroeven), precisieklepkernen en aandrijflijncomponenten voor auto's, precisieonderdelen voor de lucht- en ruimtevaart en meer.

Batchgrootte: productie van grote volumes. Eenmaal geprogrammeerd levert het geautomatiseerde proces aanzienlijke kostenvoordelen op.

Belangrijkste selectiecriteria:

Bewerkingsdiameter: Dit is de primaire specificatie. De meeste draaibanken van het Zwitserse type hanteren staafdiameters van 20 mm, 32 mm of 38 mm. De afmetingen van uw onderdeel moeten binnen dit bereik vallen.

Grondstofvereisten: Omdat de staaf door een precisiegeleidebus en spindel moet gaan, vereist het ruwe materiaal een goede rondheid en rechtheid. Geen enkel stafmateriaal kan direct worden gebruikt.

Gidsbusmodus: Om het materiaalgebruik te maximaliseren en restafval te verminderen, bieden veel moderne machines een optie zonder geleidebus (zonder geleidebus). Overweeg dit op basis van uw kostenprioriteiten.
